所屬分類：輪轂電機系列
電機功率10kw--50kw可按用戶技術要求定制
發布日期：2022-06-28 17:43:59
永磁同步輪轂電機多用于新能源車輛電驅動系統,是合能工程師潛心研發的一款為純電動汽車提高續航里程的產品,能大幅增加車廂可利用空間,以其小型化,效率高,高轉矩密度等優勢得到了眾多車企的認可.
一． 技術指標
|
電機類型 |
外轉子永磁同步 |
額定電壓 |
380VAC |
|
額定電流 |
90A |
峰值電流 |
185A |
|
額定功率 |
20KW |
峰值功率 |
40KW |
|
額定轉速 |
200rpm |
峰值轉速 |
500rpm |
|
額定轉矩 |
955Nm |
峰值轉矩 |
1910 Nm |

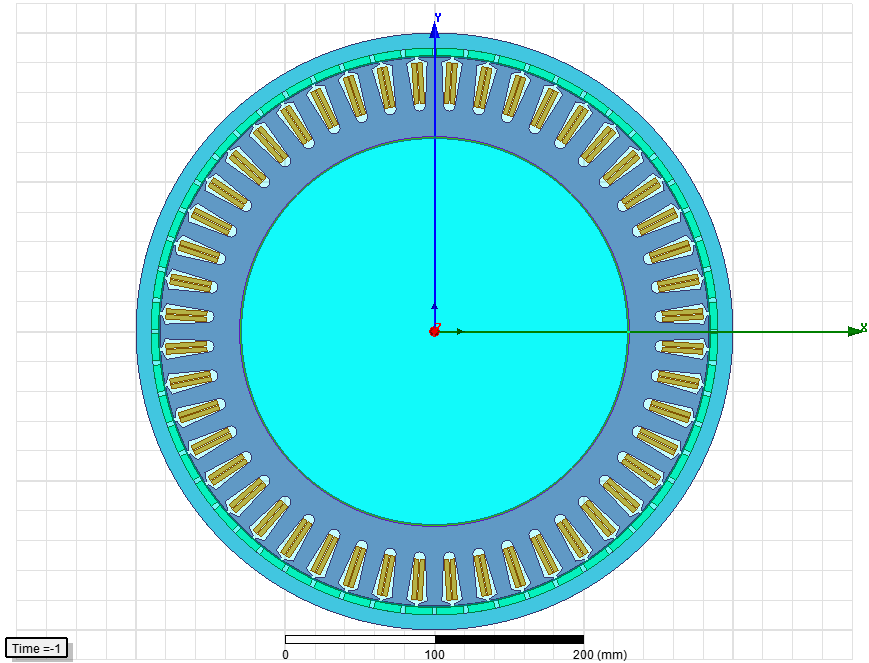

二． 結構參數
|
定子外徑 |
368 |
定子內徑 |
260 |
|
轉子外徑 |
400 |
轉子內徑 |
370 |
|
磁鋼厚度 |
5.0 |
極弧系數 |
0.85 |
|
槽數 |
48 |
極數 |
56 |
|
鐵芯長度 |
200 |
磁極型式 |
表貼式 |
|
繞組形式 |
分數槽集中 |
鐵芯材料 |
50W270 |
|
節距 |
1 |
并聯路數 |
1 |
|
匝數 |
4 |
并繞股數 |
50 |
|
接法 |
Y |
線規 |
0.63 |
